无锡友联热电化学水处理系统热控成套
友联热电厂50m3/h除盐水处理系统的热控仪表成套项目包括PLC控制系统和热工仪表两部分。PLC系统为西门子S7-400的冗余配置,具备CPU冗余和DP总线冗余,I/O模块热插拔等功能。上位机一用一备,采用光纤以太网通讯。热工仪表选用德国E+H品牌,满足客户对水质检测的精度要求。
控制系统的网络结构如下图所示。

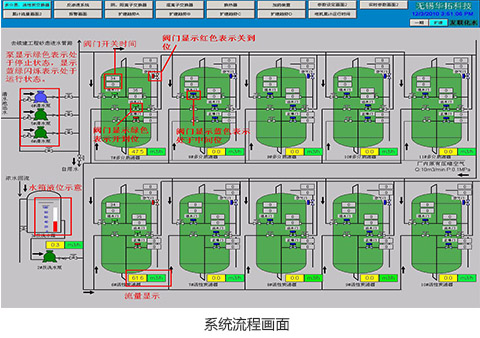

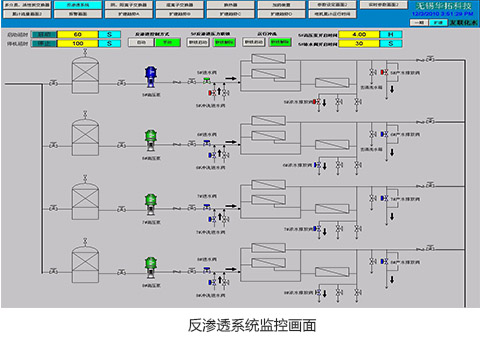

本控制系统具有对水处理系统进行全自动控制及故障保护的功能。通过控制计量泵、给水泵、电动阀、调节阀等对象,达到控制系统平稳运行和提供符合品质要求的水质。系统软件实现了水处理系统的自动控制、工况监控、历史数据记录、实时趋势等图文显示及监控要求,还具有故障检测、事故报警、联锁保护等功能,
