王子妮飘制纸苏州有限公司复卷机PLC的S5-S7升级改造

      王子妮飘苏州有限公司的多层复卷机电气控制系统为早期的西门子S5系统，PLC是S5-115U系列的CPU945，HMI是OP5,远程I/O为ET200U。由于S5产品停产，设备的维修和保养十分困难，必须对控制系统进行升级改造。
     为了减少对生产的影响，改造过程分为三个阶段完成。
     第一阶段，在详细了解设备的工艺流程和原理后将原CPU945里的S5程序导出，明确每段程序的功用，将其转换为S7的程序，删除不兼容的旧功能块，编写新的功能块代替。CPU硬件升级为S7的CPU414-2DP。同时，人机界面也由OP5升级为OP77A，上位机采用WINCC软件组态，原系统的参数设置及工艺控制曲线等画面也根据要求进行了重新编写。

     第二阶段，将原ET200U的远程I/O组更换为ET200M，并在软件中做相应的调整。
     第三阶段，将原ABB的直流传动装置DCS500中的参数读出，更换为最新型号DCS800，并设置参数，配置Profibus网络。

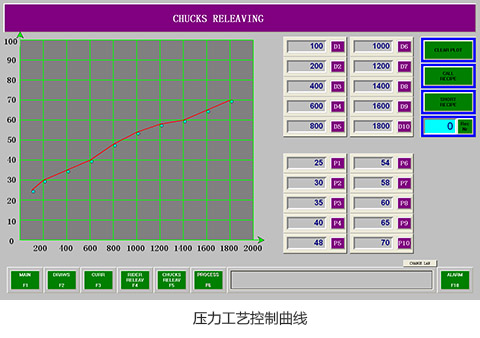

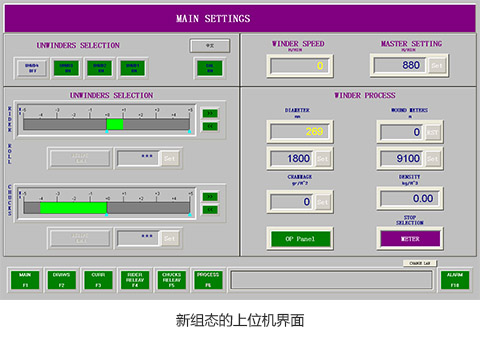

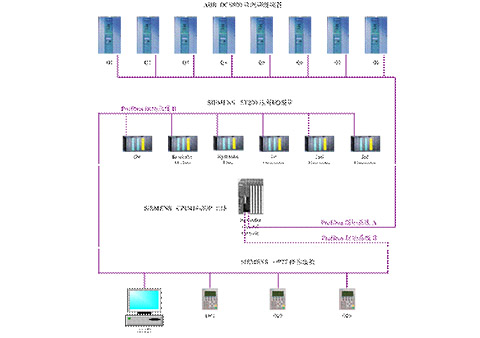

     改造完成后最终的控制系统结构图如下：
